Meten in de viewer: de methoden op een rij

Gewijzigd op Do, 30 Jul om 7:42 AM

Met het meetgereedschap bepaal je posities, afstanden en oppervlakten rechtstreeks in het beeldmateriaal. Voor veel vragen hoef je daardoor niet meer de straat op: de breedte van een rijbaan, de plek van een lantaarnpaal of het oppervlak van een put lees je vanachter je bureau af.

Het meetgereedschap openen

Klik in de werkbalk onderaan het paneel op het icoon Measure, de liniaal. Rechts opent het meetvenster.

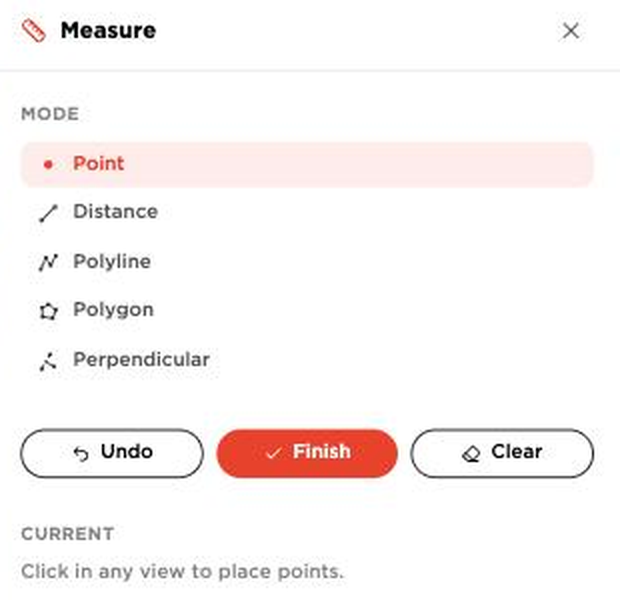

Het meetvenster met de vijf meetmodi en de knoppen Undo, Finish en Clear

De vijf meetmodi

Modus	Wat je meet	Typisch voorbeeld
Point	De 3D-positie van één punt	De coördinaten van een lantaarnpaal of verkeersbord vastleggen
Distance	De afstand tussen twee punten	De breedte van de rijbaan van kantlijn tot kantlijn
Polyline	De lengte van een lijn met meerdere knikpunten	De lengte van een trottoirband of een goot door een bocht
Polygon	De omtrek en het oppervlak van een vlak	Het oppervlak van een putdeksel, een parkeervak of een dakvlak
Perpendicular	De haakse afstand van een punt tot een lijn	De afstand van een verkeersbord tot de kantlijn van de weg

Zo meet je

Kies bovenin het meetvenster de gewenste modus.
Klik in de kaart of in het panoramabeeld om punten te plaatsen. Je kunt punten in elk geopend paneel zetten.
Rond de meting af met Finish of met de Enter-toets.
Het resultaat verschijnt onder Current in het meetvenster.

Verder heb je deze knoppen tot je beschikking.

Undo. Het laatst geplaatste punt verwijderen.
Finish. De huidige vorm afronden.
Clear. Alle metingen in beeld wissen.
Escape. Het meetgereedschap sluiten.

Hoe de viewer aan een 3D-positie komt

Een panoramabeeld is plat. Om er een positie in de werkelijkheid uit te halen, gebruikt de viewer drie methoden. Welke methode wordt gebruikt, hangt af van de data die aan het project is gekoppeld.

1-clickmeting. Is er een LiDAR-depthmap beschikbaar, dan bepaalt de viewer de 3D-positie uit één klik.
Voorwaartse insnijding. Zonder depthmap markeer je hetzelfde punt in drie foto’s. De viewer snijdt de kijkstralen uit die opnamen en berekent daaruit de 3D-positie. Zet de Epipolar guide aan: die tekent in de volgende foto de lijn waarop het punt moet liggen.
Snijpunt met de ondergrond. Voor objecten op maaiveldniveau projecteert de viewer de kijkstraal op het maaiveld.

Nauwkeuriger meten

Meet palen en borden altijd aan de voet. Daar raakt het object het maaiveld en is de positie eenduidig. Meet je halverwege de mast, dan meet je een punt in de lucht.
Kies een opname dichtbij. Hoe verder het object van de camera staat, hoe groter de afwijking.
Meet vanuit meerdere richtingen. Bij insnijding leveren foto’s met een duidelijk verschillende kijkhoek het beste resultaat.
Let op obstakels. Een geparkeerde auto of een overhangende tak kan het meetpunt afschermen. Loop dan een opname verder of terug.
Zoom in voordat je klikt. Een paar pixels naast het doel is in het veld al snel enkele centimeters.
